Eigentlich brauch ich hier nix schreiben, Holger und Martin haben in den Kommentaren alles wunderbar aufbereitet. Auch auf die Gefahr hin von Holger-Ihm-sein-Opa Dresche zu beziehen, soll hier natürlich auch mein Beitrag nicht fehlen.
Wir bekommen eine rote LED, Abwechslung muss ja auch sein, und bauen eine Variation von Tag 6. Diesmal haben wir per default alle Lampen an und erst das berühren beider Kontakte macht das Licht aus.
Ansonsten sei hier einfach mal auf die Kommentare verwiesen.
Kleine Zusammenfassung Tag 6 und 7
Als neues Bauelement finden wir am Nikolaus einen 10 M-Ohm Widerstand und Heute eine rote LED. Diejenigen vom letzten Jahr sind ja es bereits gewohnt dass es E-Elemente-technisch wenig Abwechslung gibt.
Aber….. während die LED Heute nur was fürs Auge ist, hat der Widerstand von Gestern echten Nutzwert. Wir können endlich echte Logik erleben. Bisher waren ja die Eingänge des genutzten Gatters immer mit einer Brücke zusammen geschaltet. Nun können wir mit zwei Fingern sehen ab wann das Gatter schaltet.
Die Schaltungen der letzten zwei Tage sind ja fast identisch, nur dass man die an dem Ausgang gehangene LED (oder LEDs) einmal an Plus (1, Tag 6) und einmal an Minus (0, Tag 7) klemmt. Natürlich muss dann die LED umgepolt werden.
Jetzt versteht vielleicht der eine oder andere was im Inneren eines Gatters drin ist. Nämlich simpel ausgedrückt zwei Transistoren in Reihe geschaltet und ein paar Widerstände damit nichts brutzelt. Für ein Nor-Gatter würden zwei Transistoren parallel geschaltet sein. Ich denke mal dazu kommt noch was im Kalender.
Für mich ist das nicht so spannend aber Logik ist schon immer recht trocken. Ich hab deshalb heute auch mal abweichend vom Bauvorschlag das vierte Gatter (Pin 11 – 13) getestet. Somit ist mein IC voll funktionstüchtig für die nächsten Tage.

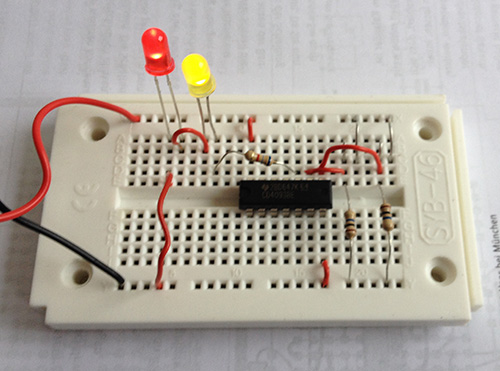

Hier meine Interpretation von Tag 7. Ist etwas abweichend von der Zeichnung aber die gleiche Schaltung. Langsam wird die Art, eine LED an und auszuschalten, komplizierter 🙂
@Martin „Langsam wird die Art, eine LED an und auszuschalten, komplizierter“
ja, früher haben wir ein Bier direkt aus dem Fass gezapft. Dann kam die Flasche. Dann das Glas. 😀
Mein Opa würde dir für Deine Schaltung ein Satz warme Ohren verpassen. Da ist null Zack dahinter. Meine Schaltung ist aber auch kaum besser. Bei mir müssen die zwei 10M-Ohm-Widerstäde als blanker Draht herhalten.
